Die Bank besteht aus 10x 2000F 350V Kondensatoren (vermutlich aus einem Umrichter) und hat 5000F 700V. Der Verdoppler besteht aus 2x 1000F 385V Kondensatoren von Reichelt.

Einige heftige Entladungen mit dem alten Verdoppler. (300-600V):

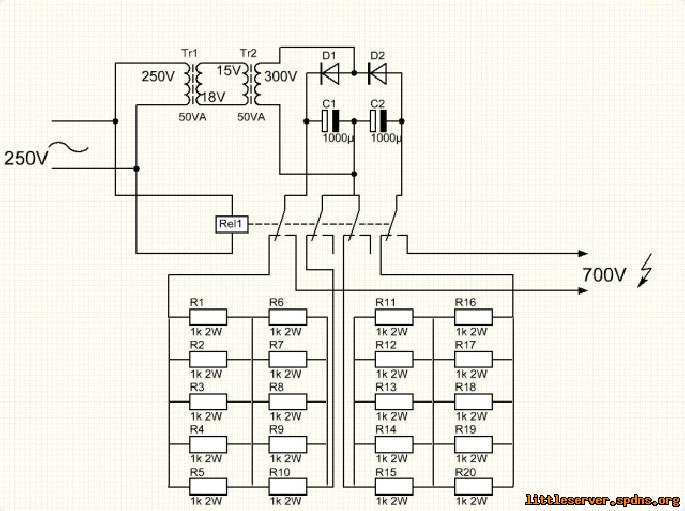

Von mir Entworfener Schaltplan für des neuen Veropplers mit Netztrennung (und Hochtransformation, sodass auch 700V möglich sind) und Sicherheits-Entladung der Verdoppler-Kondensatoren.

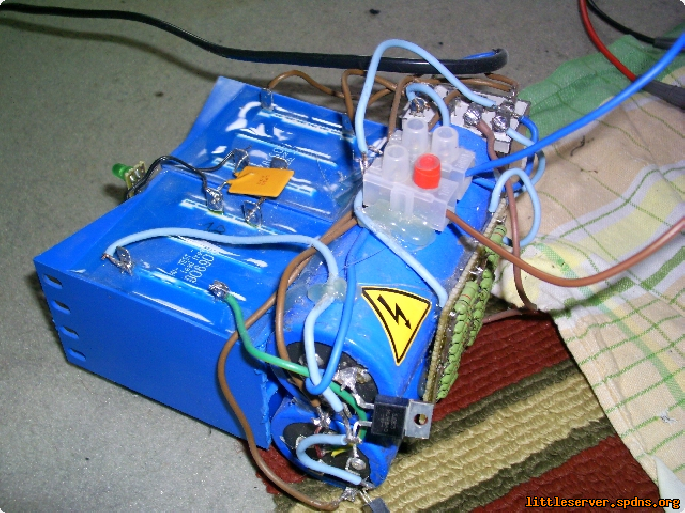

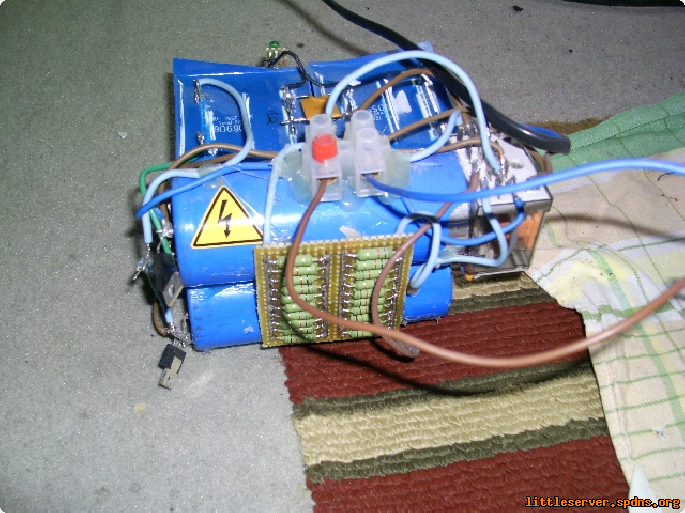

Die Realisierung der Schaltung. Das gelb-orangene "Ding" ist eine 10A Polyfuse um zu verhindern, dass der Eingangs-Trafo abraucht (ist mir schonmal passiert).

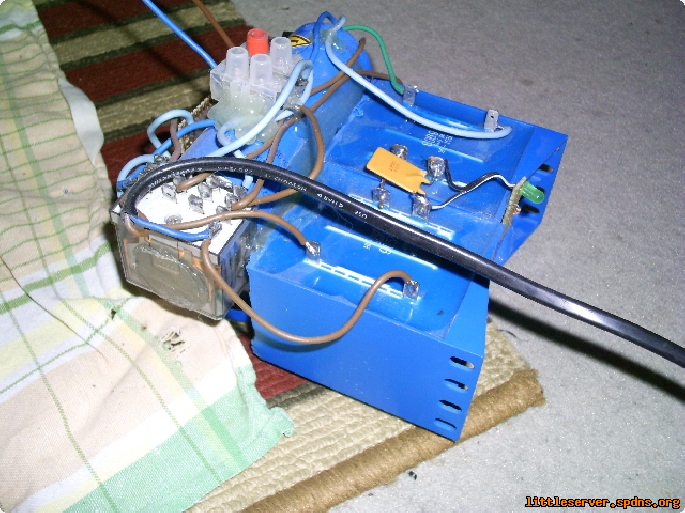

Hier sieht man schön das Entlade-Relais.


Und hier die Entlade-Widerstandsbank (insgesamt 800 Ohm 40W).

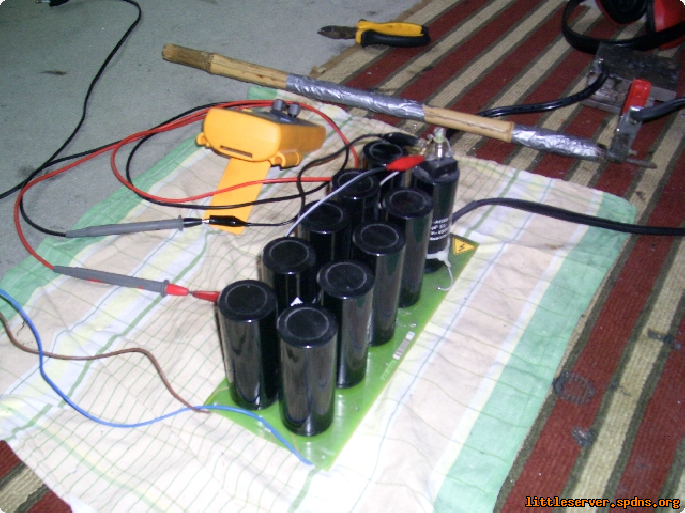

Die Kondanstorbank mit RC-Blinkschaltung (von 200-400V blinkts und ab 400V leuchtets).

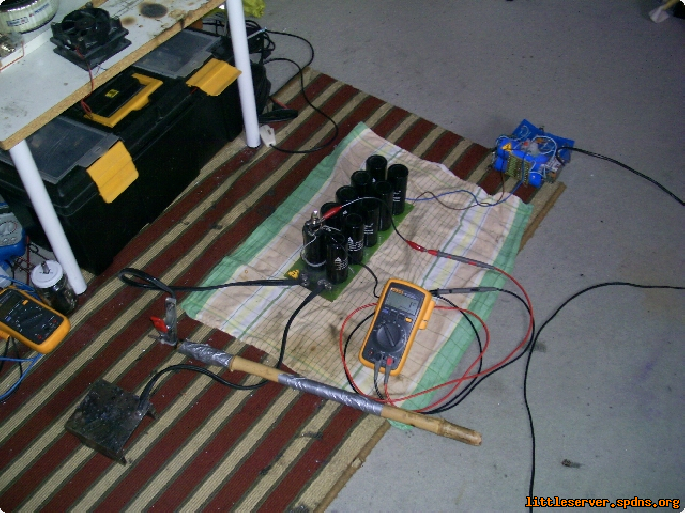

Nochmal alles im Überblick
