Da ich kein Speicheroszilloskop habe wollte ich mal schauen, ob man einen Speichervorsatz für normale Analogoszilloskope selberbauen kann.
Im Prinzip wird das Einganssignal per ADC abgetastet, sequentiell in einen SRAM geschrieben und im lese-betrieb per DAC wieder zurückgewandelt

Schaltung

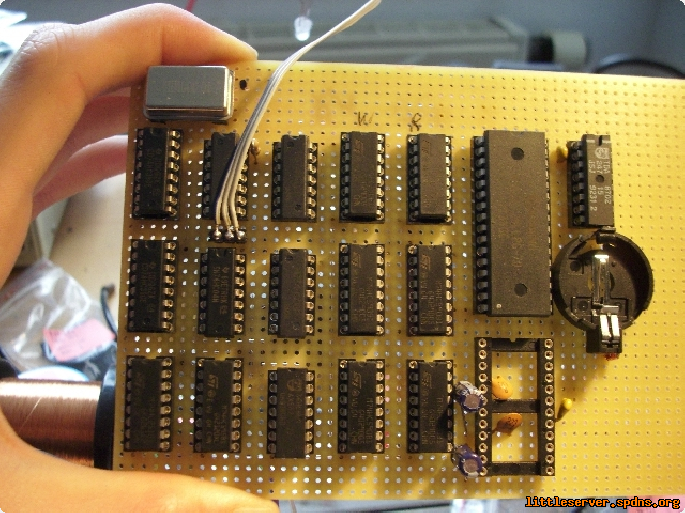

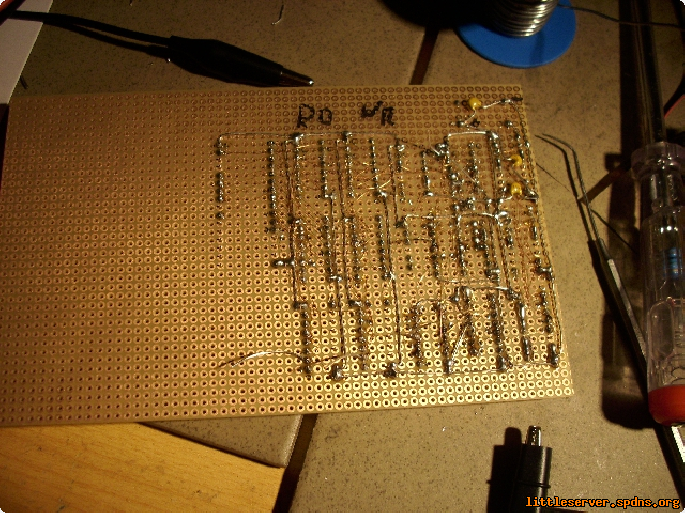

Vorder und rückseite der Platine.

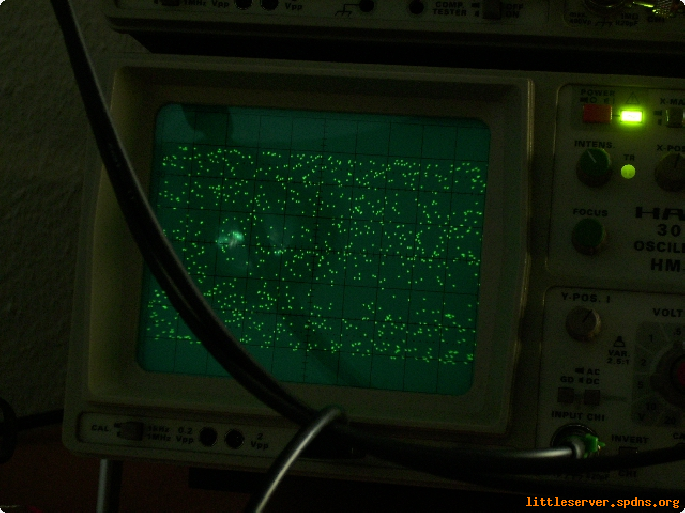

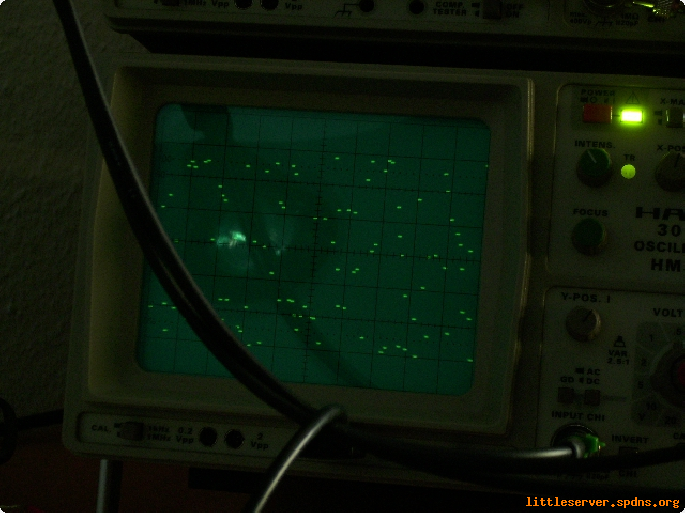

Rauschen im RAM bei 1MS/s auf den DAC.


100kS/s


10kS/s

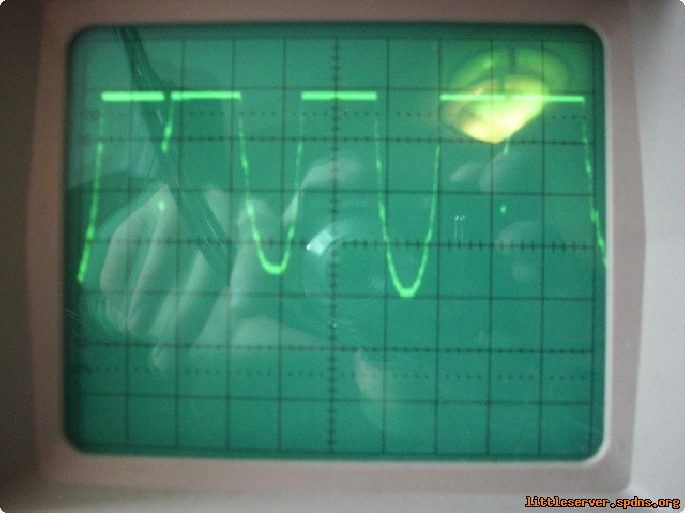

Testsignal per Poti auf der ADC.

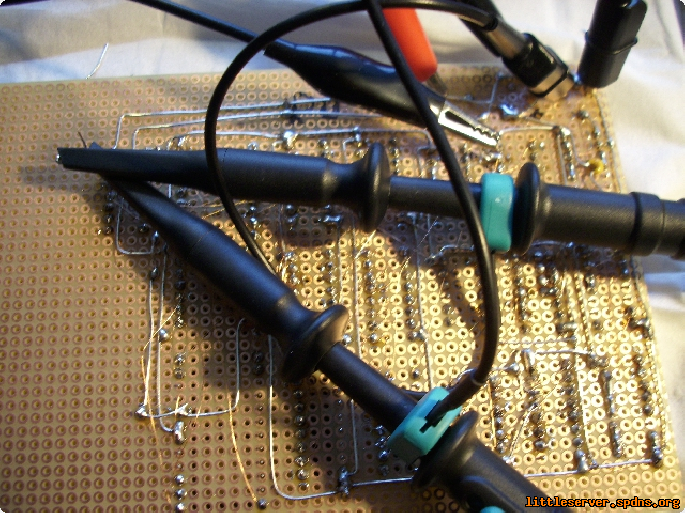

Differentielles Messen des Ausganssignals.

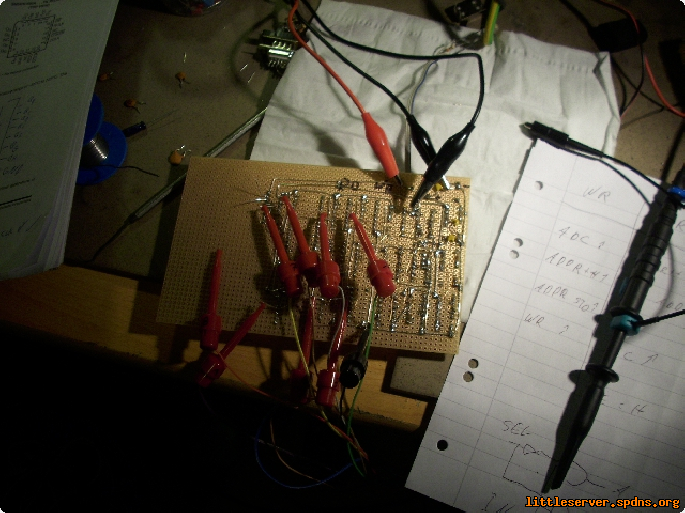

Messen der Stuersignale mit dem DIGIMUX.

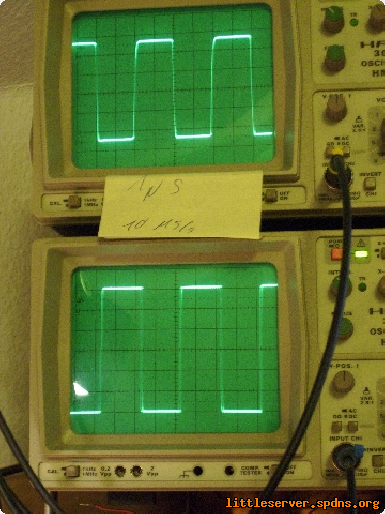

Vergleich Eingangs und Ausgangssignal. ca. 250kHz Rechteck.

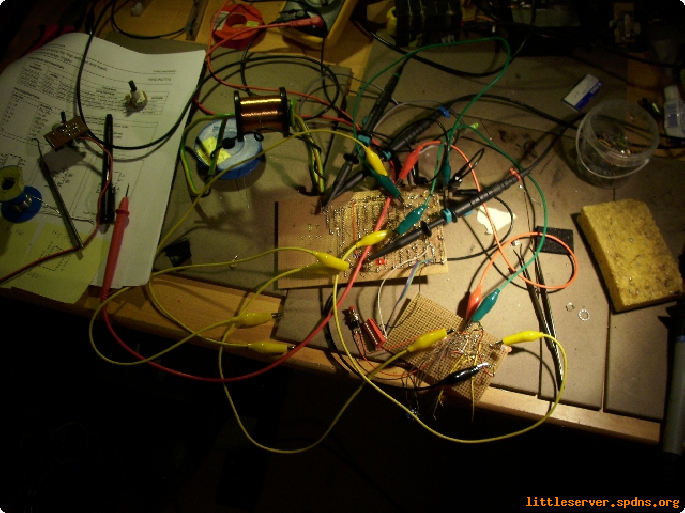

Triggerung provisorisch angeschlossen.
