littleserver.spdns.org - 8-Kanal Digitalmultiplexer
Diese Projekt entstand, nachdem mir bei der Planung des Speichervorsatzes klar wurde, dass es nützliche wäre, mehr als vier Digital-signale auf den Oszilloskop darzustellen.
Im Prinzip werden einfach die acht Signale nacheinander auf das niedrigstwertige Bit eines 4-Bit DAC gegeben (Bestehend aus den Potis auf der Platine). Das Signal, was den Multiplexer ansteuert wird ausserdem den übrigen Bits des Umsetzes zugeführt, dadurch werden die Singnale nicht auf einer Linie überlagert.

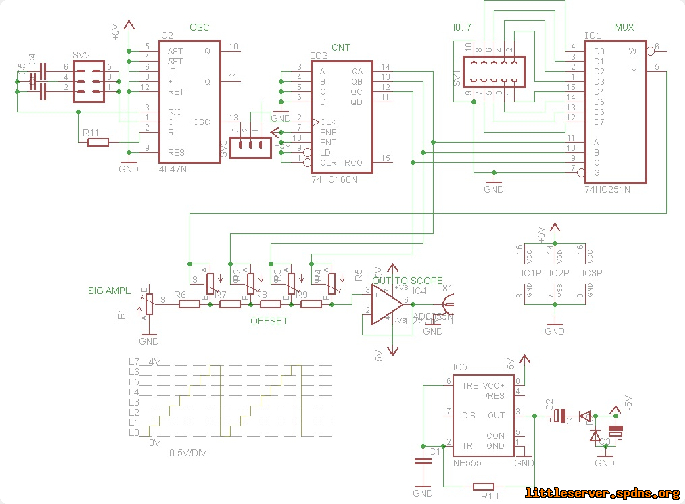

Schaltung
IC4 AD8055
C1 & R10 für ca. 10kHz
C2 & C3 47uF, Dioden: Schottky
R2R-DAC: 1kR, 5kR Potis
100k Pulldown an D0..7
R11, C4-6 ca. 100Hz, 3kHz, 50kHz

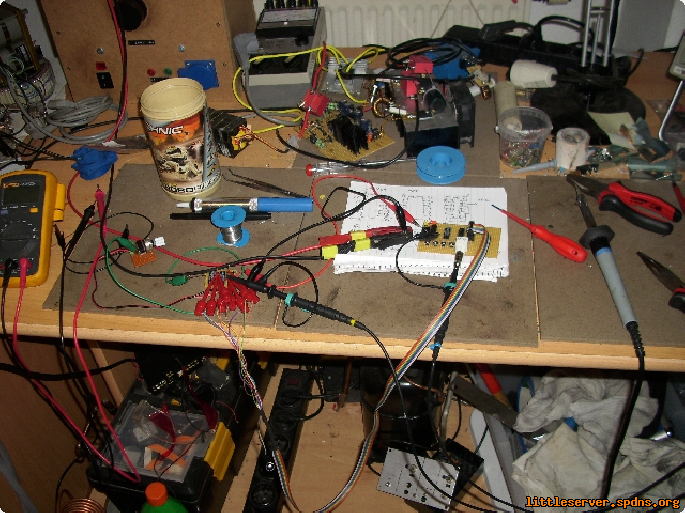

Messaufbau mit dem DIGIMUX.

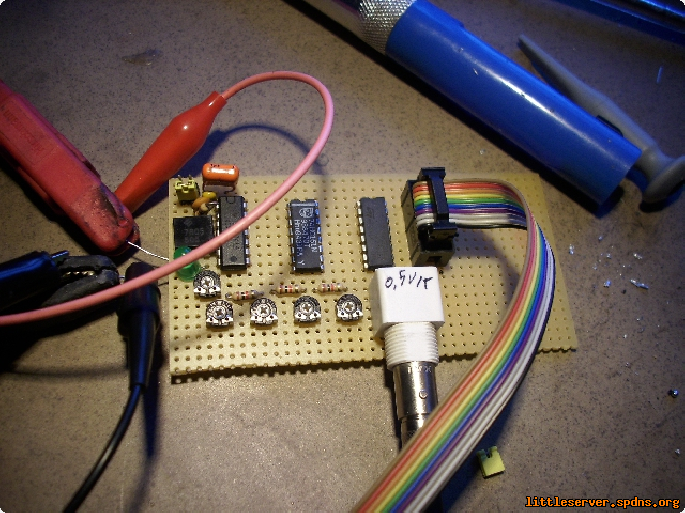

Die Platine. Gut zu sehen sind hier die Potis. V.l.n.r: Oszillator, Zähler, Multiplexer.

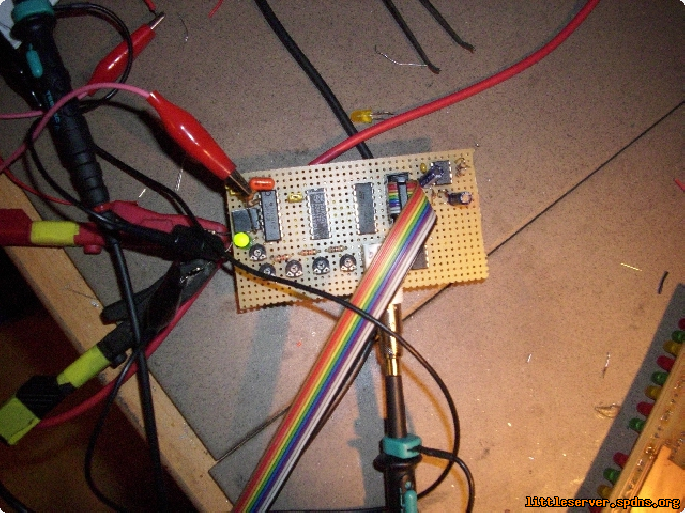

Neuer Version mit AD8055 als Ausgangstreiber. Oben rechts die Ladungspumpe mit NE555 für -5V.

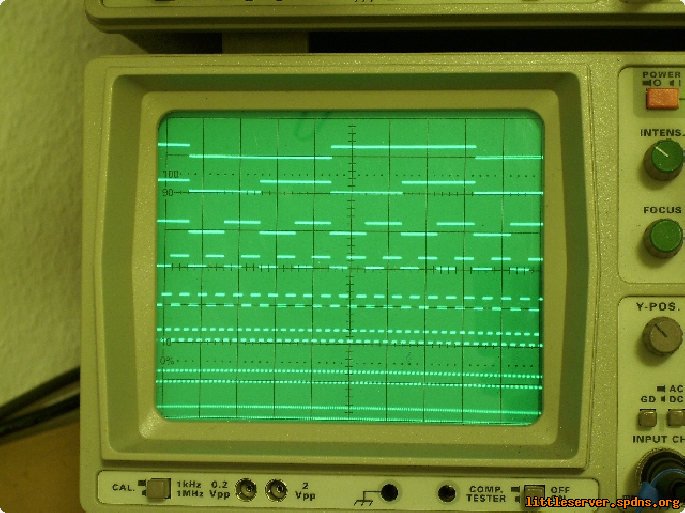

Ausganssignale einer 8-Bit Binärzählers mit dem DIGIMUX gemessen.

Pläne für eine 16-CH Version sind in Arbeit...
