Nachdem der ZVS-Induktionsofen nun wirklich nicht viel Leistung brachte wollte ich was grösseres. Auf diversen Websites haben Leute gute Ergebnisse mit PLL-geführten LCLR-Induktionsöfen erziehlt. Also wollte ich auch mal sowas bauen.

Überblick über den ersten Aufbau.

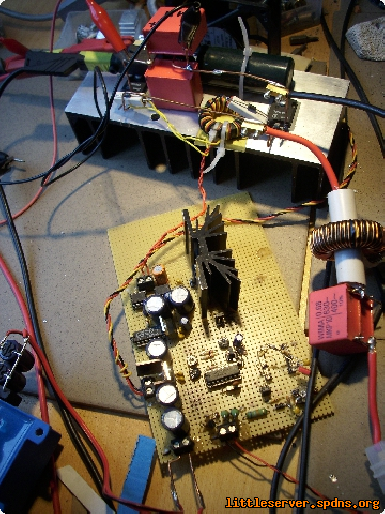

Detailansicht der Platine.

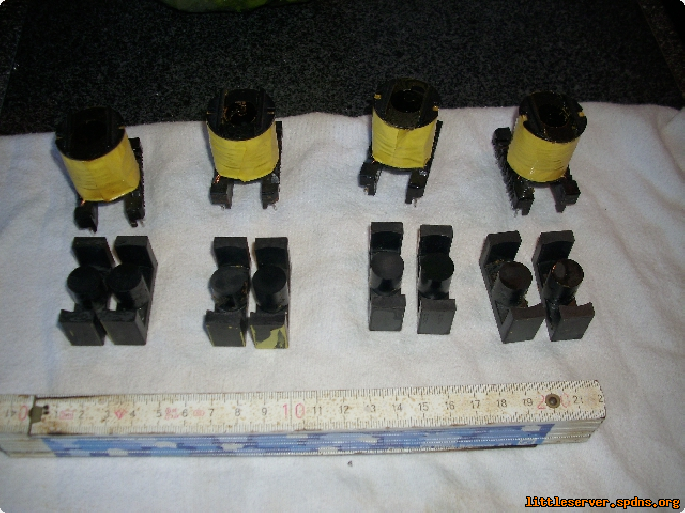

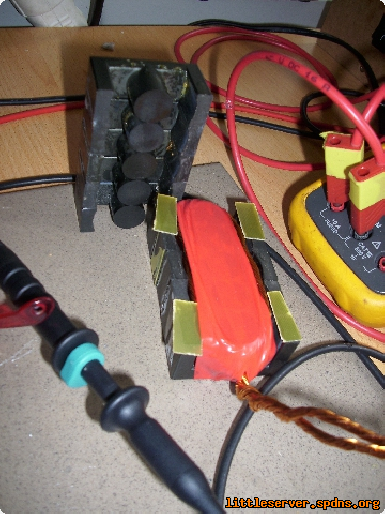

Das sind die Kerne für die Anpassungsspule.

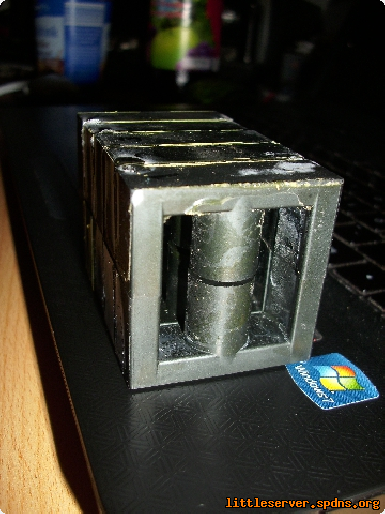

Zusammengeklebt.

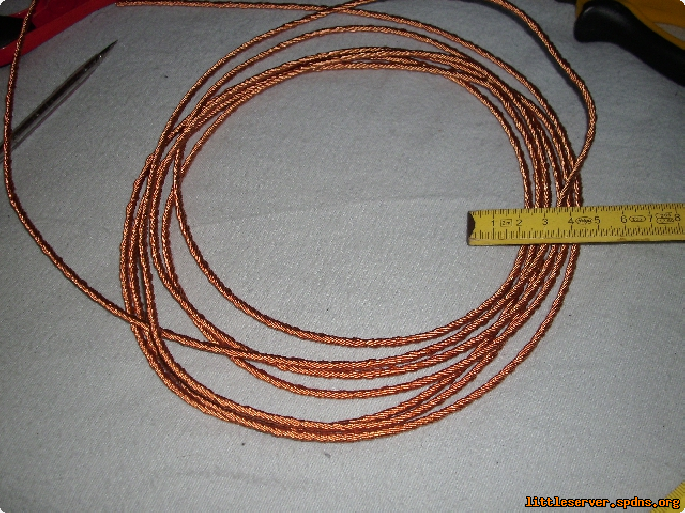

Und mit "HF-Litze" bewickelt. Eigentliche sind es nur verdrillte Drähte. Richtige HF-Litze ist verflochten.


Das ist richtige HF-Litze. 8x8 Drähte verflochten.

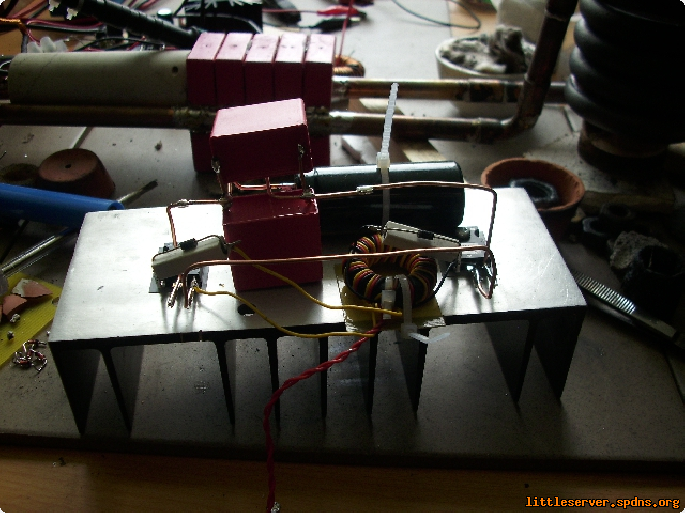

Die Endstufe. IRFP460 Halbbrücke.

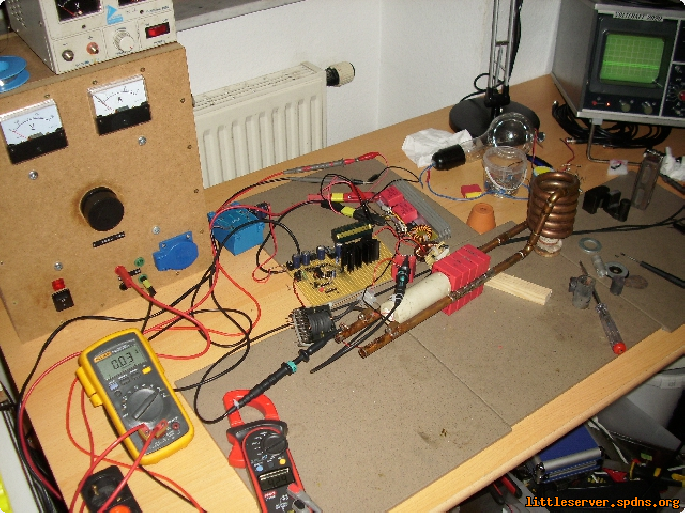

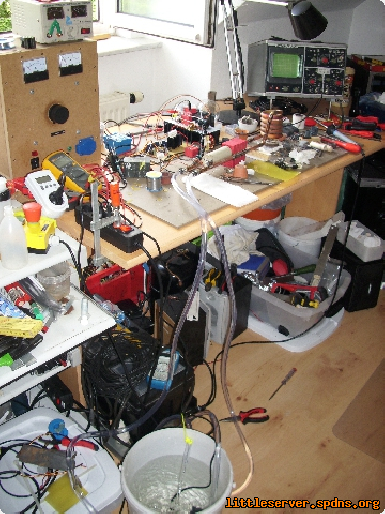

Überblick über den Aufbau mit Wasserkühlung.

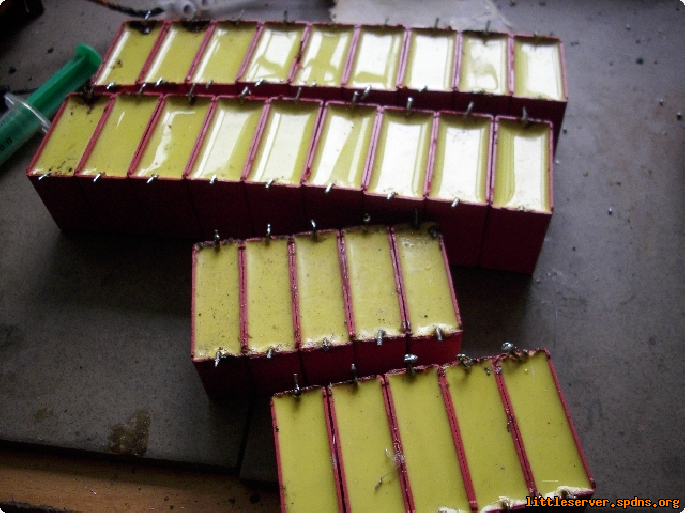

Vorne die alten Caps (10x630V 220nF), hinten die neuen (18x 1250V 220nF).

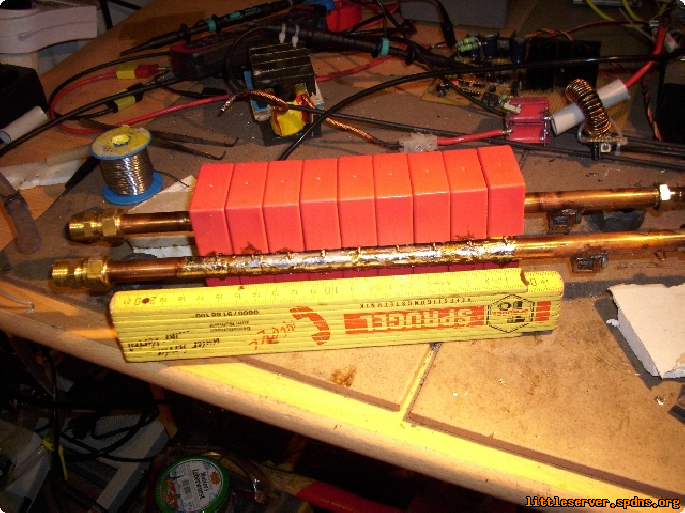

An die Rohre gelötet.

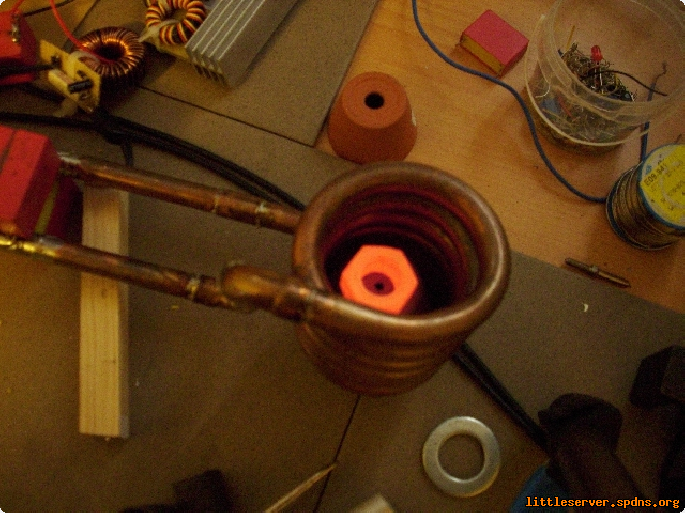

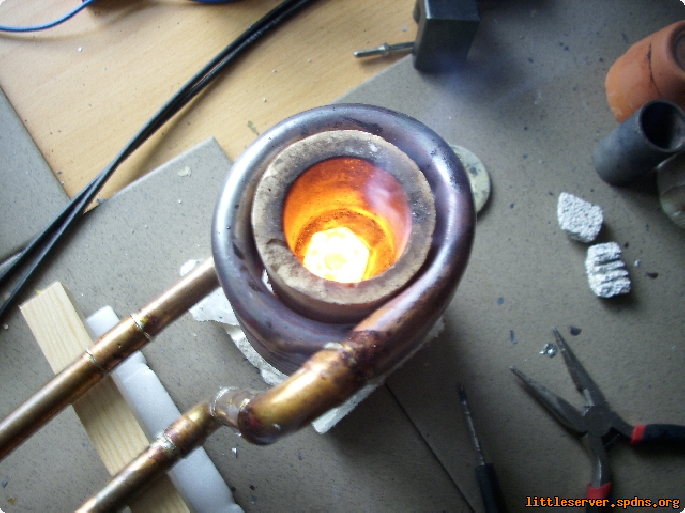

Das erste glühen.

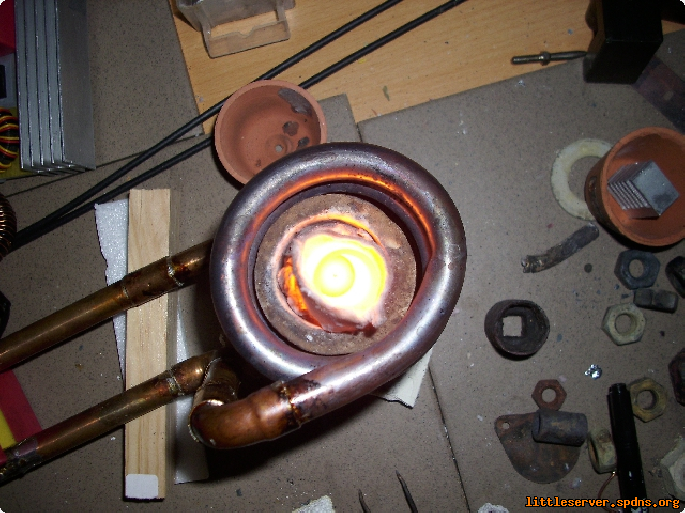

IGOR, MEHR POWER!!!


Stahlrohr.


Tielgel nach der Aktion.

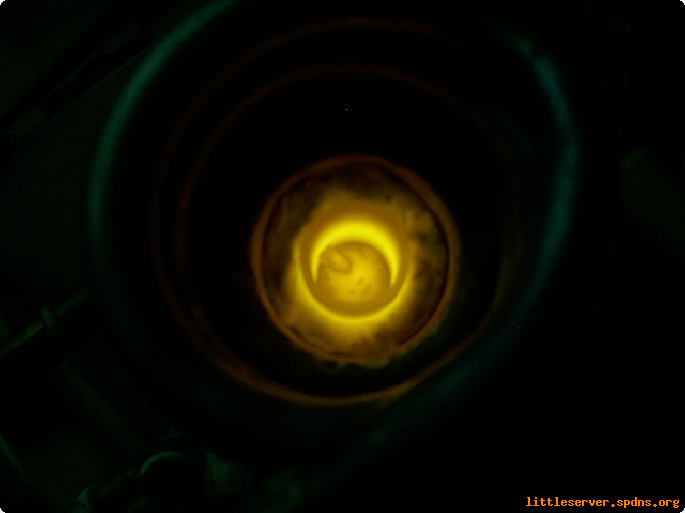

Graphittigel mit zu-hell-um-was-zu-erkennen drin.

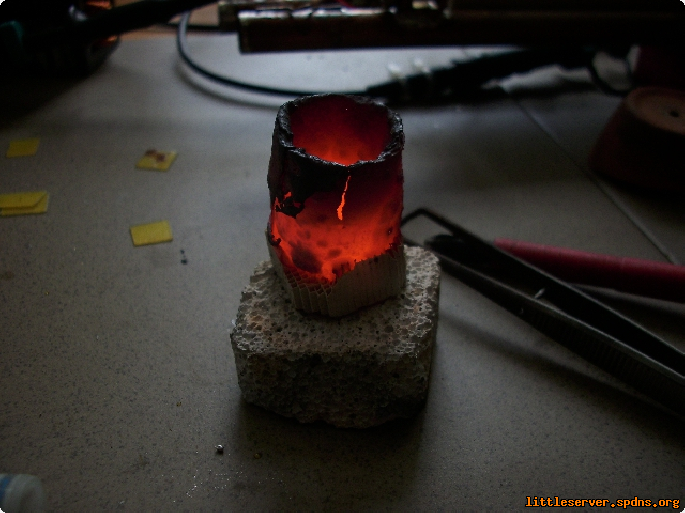

Das war dem Wabenträger doch zuviel. Der sollte eigentlich 1300°C ankönnen.

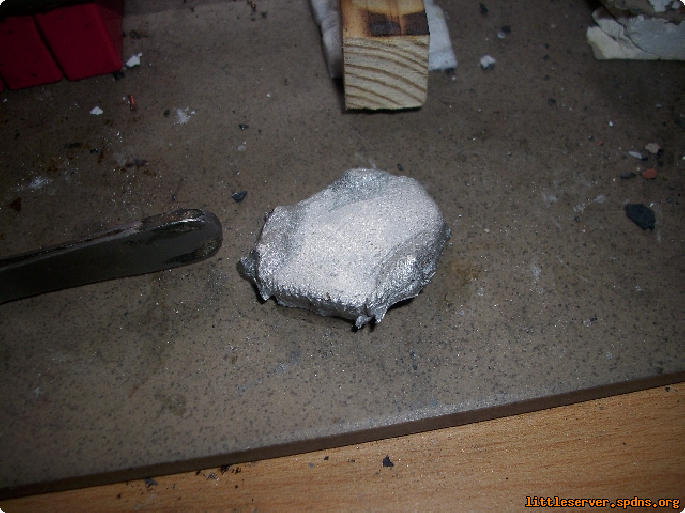

Zerschmolzenes Alu.

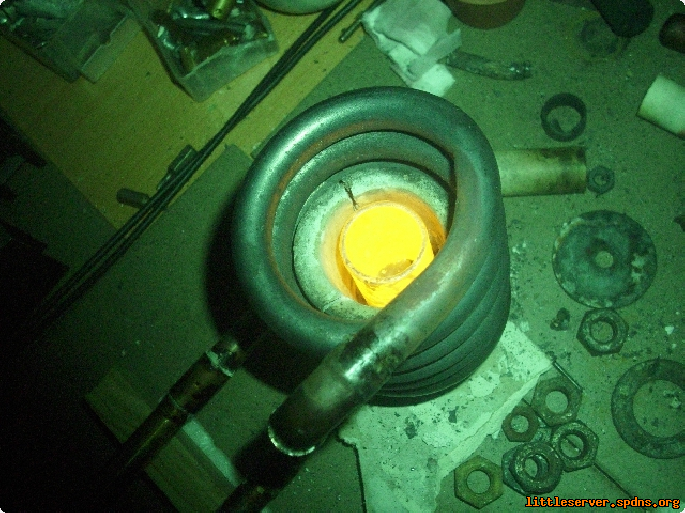

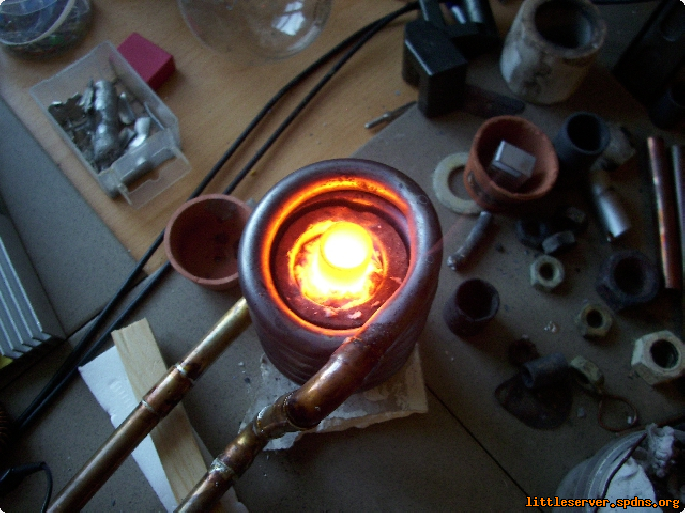

Glühender Graphittiegel.

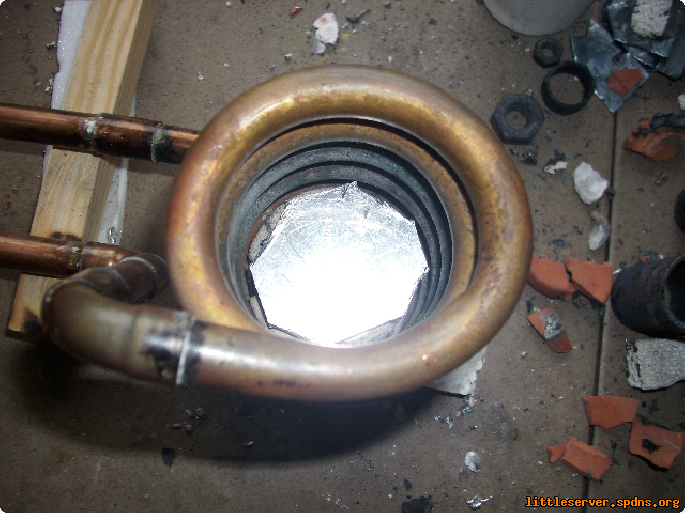

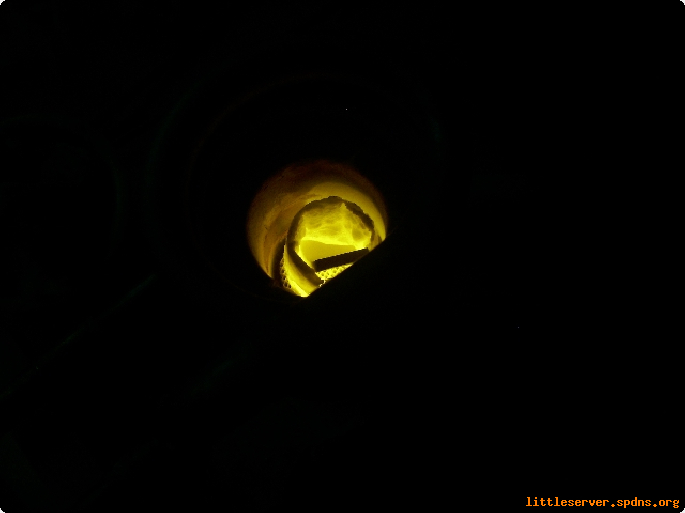

Keine ahnung, was das war... Zu hell um was zu erkennen.


Tonscherbe in 'ner Stecknuss. Mit und ohne Schweissbrille.


Kupfer im Graphittiegel.


Das erste Eisenstück, was ich je geschmolzen habe.

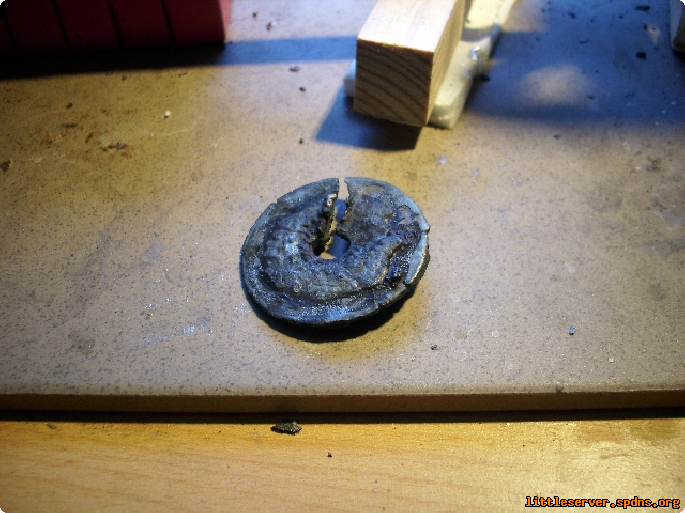

40mm Unterlegscheibe


Diverse andere Opfer von Schmelzaktionen.

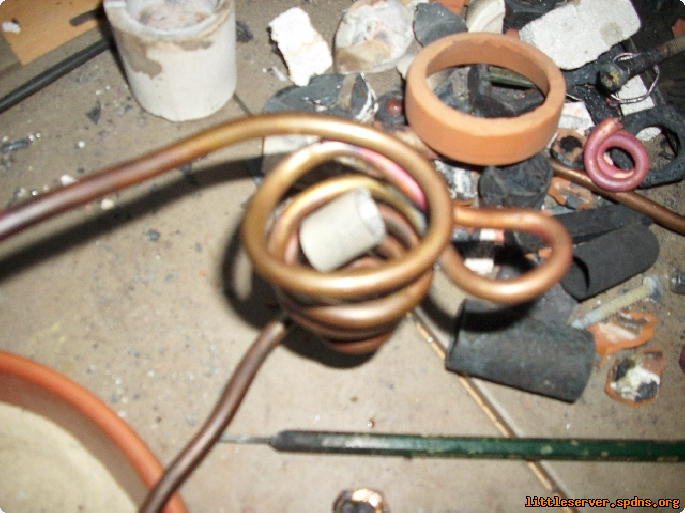

Schwebespule, war allerdings nie sehr erfolgreich.
Schweben klappte, schwebeschmelzen aber leider nicht.
