Dieser Oszillator wurde gebaut, da ich oft einen Oszillator brauche (z.B. für Zündspulen, Zeilentrafos, normale Trafos usw.). Dank Grossem MOSFET mit bis zu 33A Strom und 200V Spannung (NICHT Gleichzeitig!) können bei entsprechender Ansteuerung auch grosse Lasten relativ verlustarm geschaltet werden.

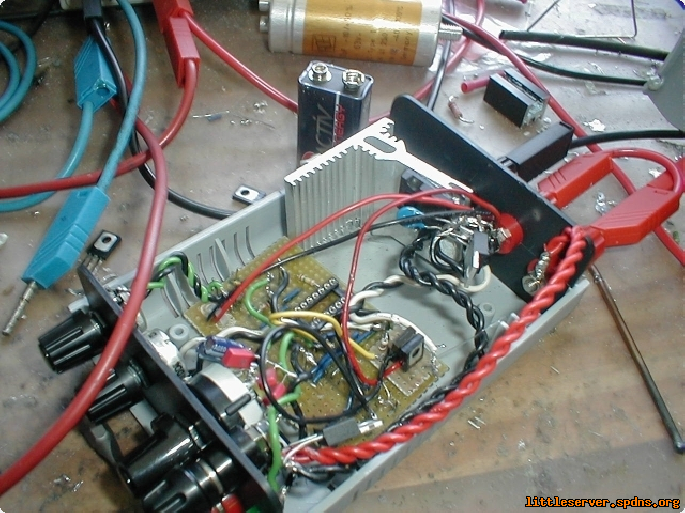

Der Aufbau.

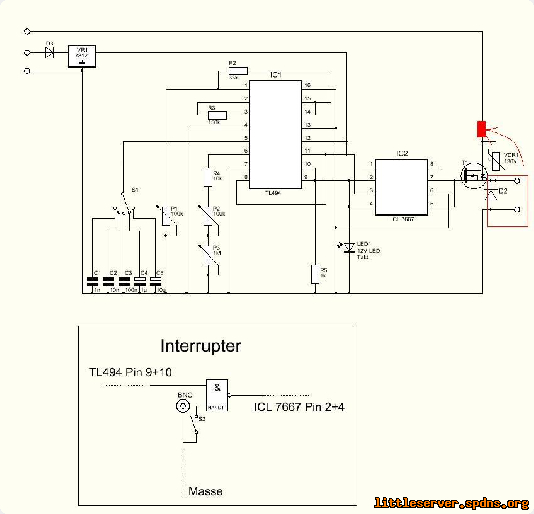

Schaltplan.

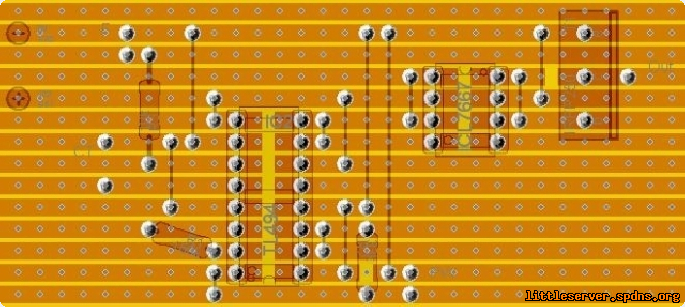

Layout für Streifenraster.

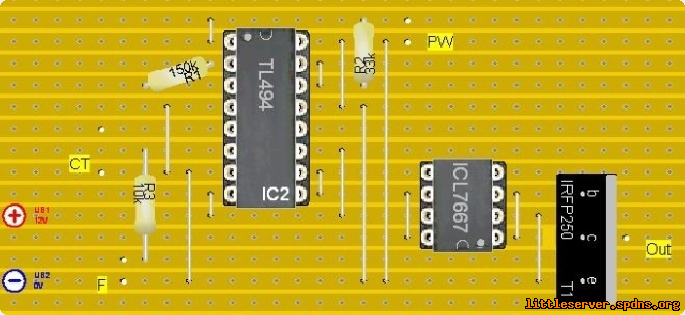

Layout für Streifenraster.

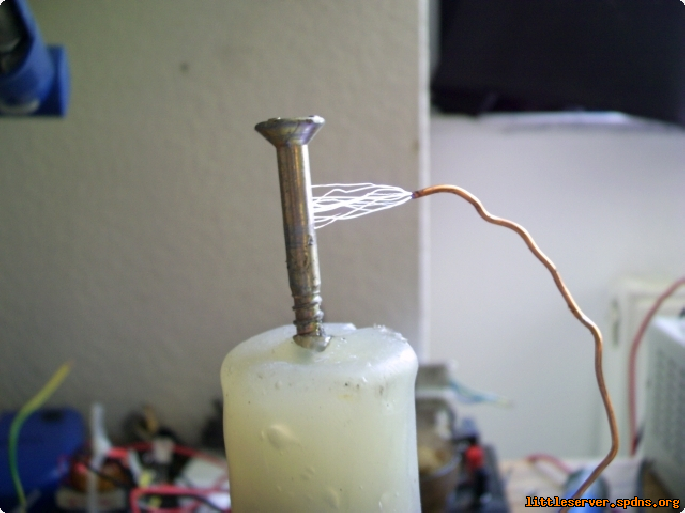

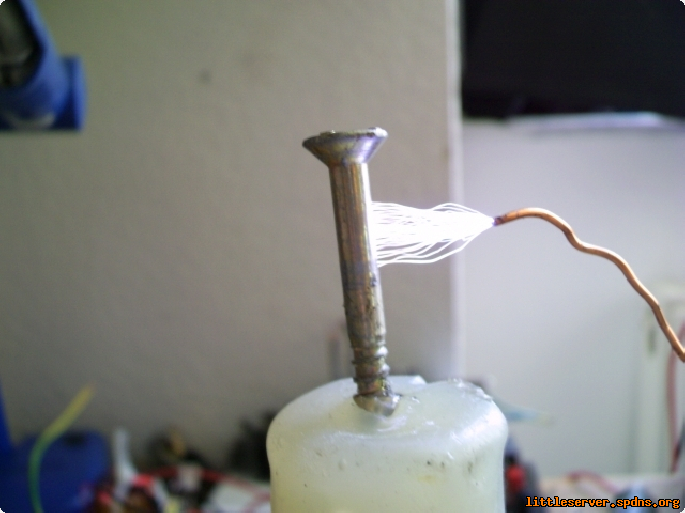

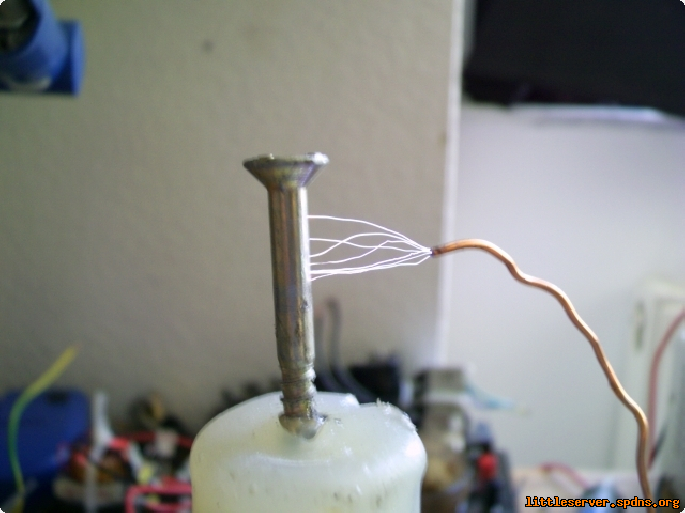

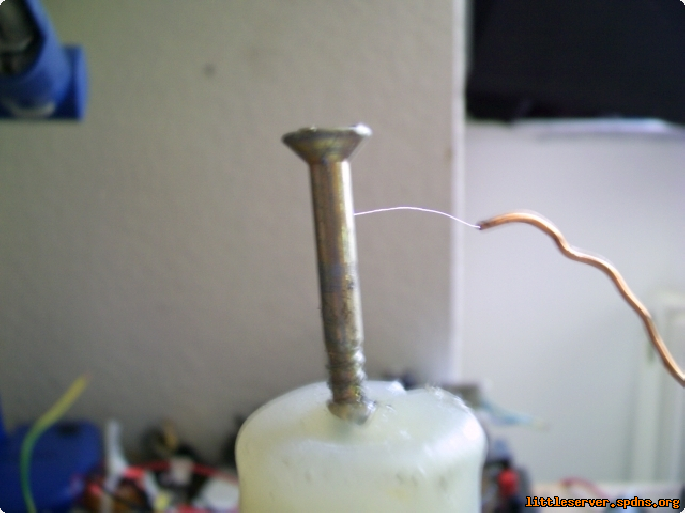

Entladung einer mit diesem Oszillator angesteuerten Zündspule.
